Kit de torre de 45' con vientos

Este kit de torre está diseñado específicamente para los aerogeneradores Primus Windpower "AIR" 30 y 40. La estructura de dos niveles, anclada con cable de sujeción, permite el uso de tubos ligeros a la vez que proporciona una gran resistencia. El kit de torre AIR incluye un codo/te simple pero eficaz para su base. Combinado con una longitud corta de tubo, este tipo de base elimina la necesidad de una plataforma de hormigón, una placa base y una rótula para la base de la torre.

El kit no incluye anclajes ni tuberías, por lo que puede utilizar los componentes más adecuados para la instalación.
Este kit incluye cable de acero galvanizado, no de acero inoxidable.
Instalación rápida
Viene con un kit de Gin Pole para ayudar a erigir el aerogenerador (Set Up Kit) ;
El kit Gin Pole no incluye ningún tubo para el mástil Gin Pole;
Usted puede comprar junto con el tubo de mástil de la turbina de la tienda de metal
El mástil de la torre debe ser de tubo de acero Schedule 40 de 1,5 pulg.
No requiere cabrestante
Sin base de cemento si no es necesario

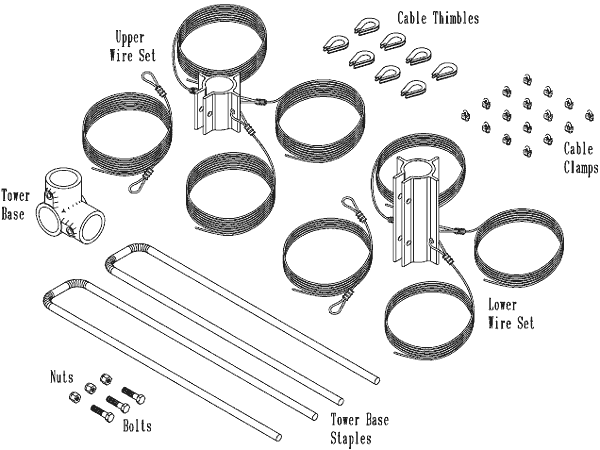

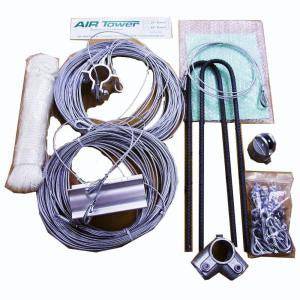

El kit incluye:

Torre Base 1

Juego de cables superior 1

Juego de cables inferior 1

Grapas de base de torre 23/8" x 1 ½"

Pernos 3-3/8"

Contratuercas 3

Guardacabos 8

Abrazaderas de cable 16



Artículos no incluidos en este kit:

Anclajes (El tipo de anclajes utilizados dependerá de la composición del suelo en el emplazamiento de la torre. Se trata de
se explica con más detalle en la sección "Anclajes" de este manual).
Tubos para torre y pértiga
Barra de tierra y pinza
Pararrayos (opcional)
Caja de conexiones y adaptador (opcional)
Conducto flexible y accesorio (opcional)
Cable eléctrico
Conectores de cables (preferiblemente pernos partidos de cobre)
Aislamiento de tuberías (para evitar el "traqueteo" del cable dentro del poste) (opcional)
Cinta aislante

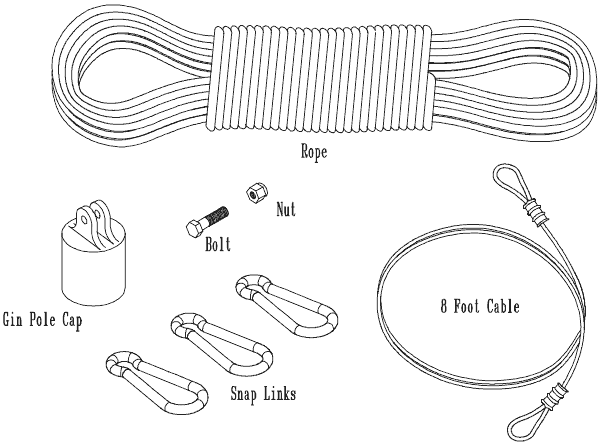

Lista de piezas del kit de montaje de la torre:
Tapa de caña de ginebra 1
100' Cuerda 1
Snap Links - Carga de trabajo de hasta 400# 3
Cable de 8 pies 1
Perno 3/8" x 1 ½" 1
Contratuerca 3/8" 1

Selección de mástil:

Para las especificaciones de los tubos, tenga en cuenta la resistencia a la velocidad del viento como principal factor de atenuación en una relación altura de la torre (45 pies), espesor del tubo y velocidad máxima de viento que la torre soportará sin mayor impacto sobre ella.
.065 inch (1.65 mm) puede soportar 70mph para una torre de 45 Ft.
.090 inch (2.3 mm) puede soportar 80mph para una torre de 27 Ft.; Schedule 20
.140 inch (3.6 mm) puede soportar 900mph para una torre de 27 Ft.;Schedule 40

Asentamiento y posicionamiento de aerogeneradores aéreos

El aerogenerador AIR está diseñado para montarse en tubos o tuberías con un diámetro exterior nominal de 1,875 - 1,900 pulgadas. Esta dimensión permite la construcción de una torre a partir de una serie de materiales fácilmente disponibles, incluyendo 1 1/2 pulgadas Schedule 40 tubo de acero y 2 pulgadas SS-20 galvanizado tubería de la cerca (0,090 pulgadas de espesor de pared). En ningún caso deben utilizarse tubos de plástico para construir una torre. El fabricante tiene algunas torres diseñadas en diferentes rangos como Torre de 27 pies (8,3 m), Torre de 29 pies (8,8 m) y Torre de 45 pies (13,7 m).

La altura mínima recomendada de la torre es de 7,6 m (25 pies) en terreno abierto o 6 m (20 pies) por encima de obstáculos cercanos. Intente situar el aerogenerador en el aire libre de turbulencias más "limpio" posible. Las turbulencias reducirán la eficiencia del aerogenerador y pueden acelerar el desgaste de los componentes giratorios.

Kit de torre con vientos de 45' para aerogeneradores
