El kit de torre de 8,3 m (27 pies) incluye un conjunto de abrazadera/alambre de sujeción de torre y todos los herrajes y fijaciones necesarios para erigir una torre basculante de 8,3 m (27 pies) utilizando tuberías o tubos de acero Schedule 40 con un diámetro exterior de 1,875".

El kit no incluye anclajes ni tuberías, por lo que puede utilizar los componentes más adecuados para la instalación.
Este kit incluye cable de acero galvanizado, no de acero inoxidable.
Instalación rápida
No Gin Pole (sólo para 27 Ft.)
Sin cabrestante
Sin base de cemento

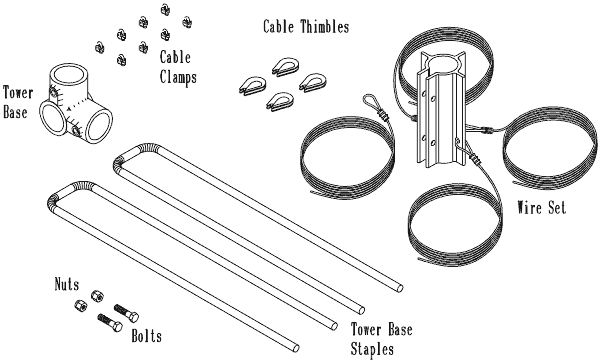

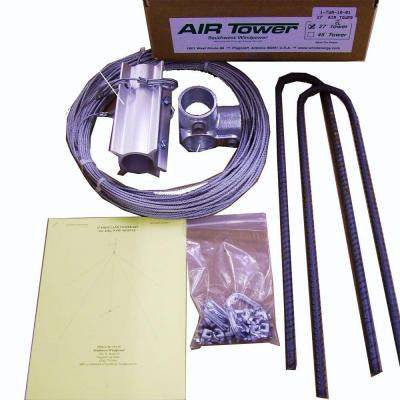

El kit incluye:

Conector de base
Juego de cables inferiores precortados de 49 m (160 pies)
Grapas base (2)
Pernos de 3/8 pulg. x 1 ½ pulg. (2)
3/8 pulg. Contratuerca (2)
Guardacabos (4)
Abrazaderas de cable (8)

Tubería necesaria (de proveedores)

24 pies (7,2 m) de longitud para la torre
1,8 m (6 pies) de longitud para la base de la torre
Tubo de acero 1-7/8

Requisitos de las tuberías:

Tubo de acero de 47,5 mm (1 7/8 pulg.)

Para las especificaciones de los tubos, tenga en cuenta la resistencia a la velocidad del viento como el principal factor de mitigación en una relación altura de la torre ( 27 Ft.) espesor del tubo y la velocidad máxima del viento la torre se mantendrá sin mayor impacto en él.
.065 puede soportar 90 mph (40 m/s) para una torre de 27 Ft.
.090 puede soportar hasta 100 mph (44 m/s) para una torre de 27 Ft.
.145 puede soportar hasta 120mph (53 m/s) para una torre de 27 Ft.
Asentamiento y posicionamiento de aerogeneradores aéreos

El aerogenerador AIR está diseñado para montarse en tubos o tuberías con un diámetro exterior nominal de 1,875 - 1,900 pulgadas. Esta dimensión permite la construcción de una torre de una gama de materiales fácilmente disponibles, incluyendo 1 1/2 pulgadas Schedule 40 tubo de acero y 2 pulgadas SS-20 galvanizado tubería de la cerca (0,090 pulgadas de espesor de pared). Bajo ninguna circunstancia debe utilizarse tubería de plástico para construir una torre. El fabricante tiene algunas torres diseñadas en diferentes rangos como Torre de 27 pies (8,3 m), Torre de 29 pies (8,8 m) y Torre de 45 pies (13,7 m).

La altura mínima recomendada de la torre es de 7,6 m (25 pies) en terreno abierto o 6 m (20 pies) por encima de obstáculos cercanos. Intente situar el aerogenerador en el aire libre de turbulencias más "limpio" posible. Las turbulencias reducirán la eficiencia del aerogenerador y pueden acelerar el desgaste de los componentes giratorios.

Kit de torre con vientos de 27' para aerogeneradores
