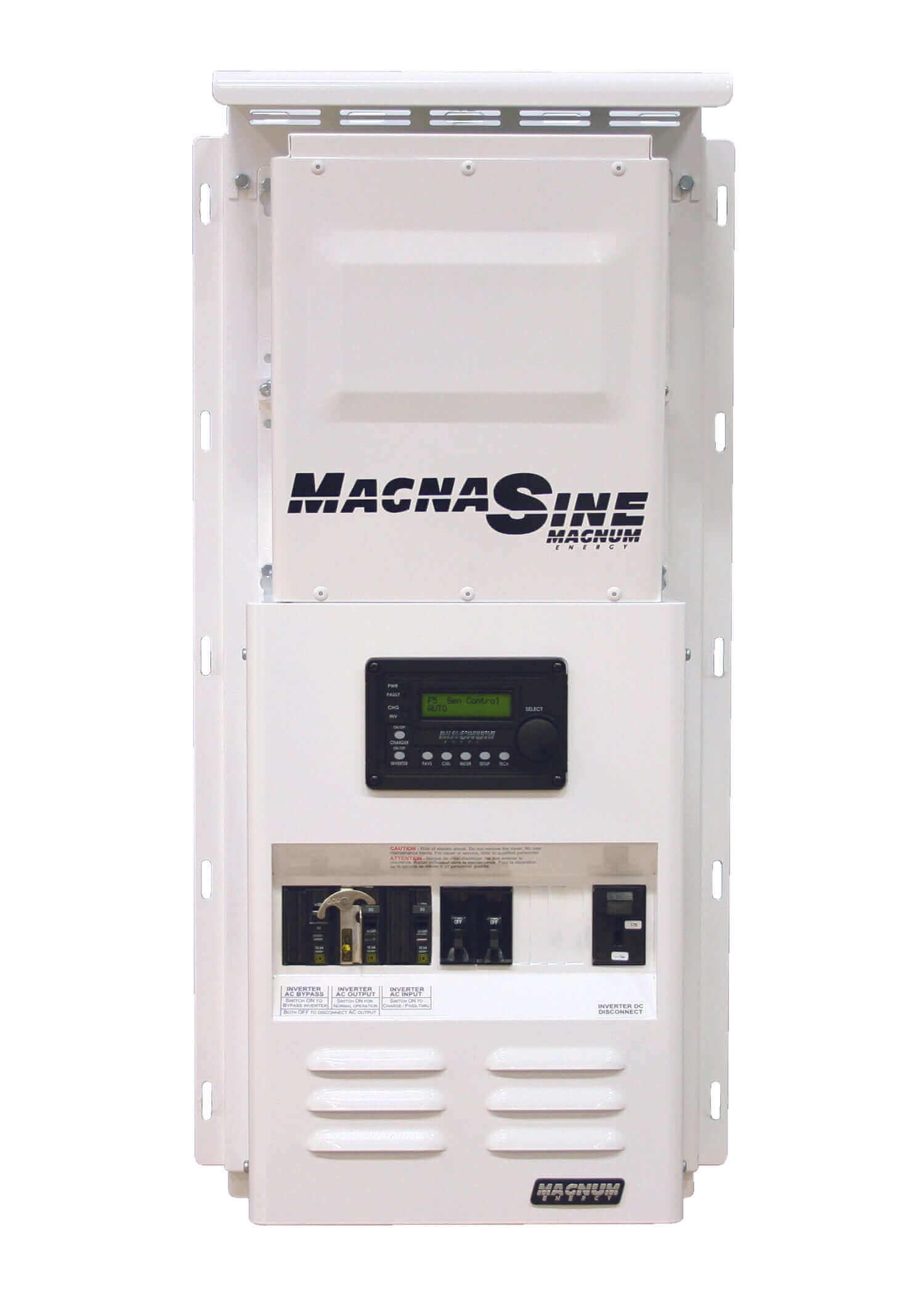

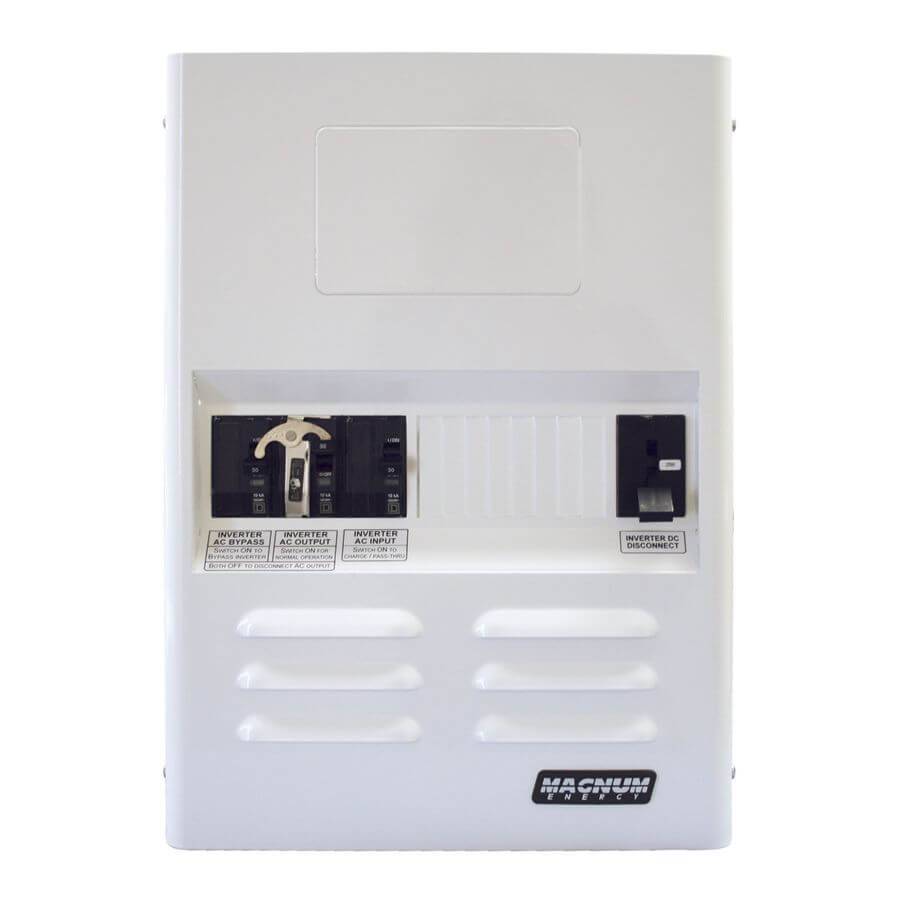

El MMP175-30D, también conocido como Mini Panel Magnum, es un panel completo y fácil de instalar diseñado para funcionar con un inversor/cargador Magnum MS-AE, MS-PAE, MS, RD u otro inversor/cargador que no sea Magnum. El MMP puede configurarse para funcionar con cualquier inversor/cargador con batería de 24 o 48 voltios.

*El inversor se vende por separado - este modelo está diseñado específicamente para el MS4448PAE o similar que requiere el disyuntor / desconectador de 175A. Placa posterior de montaje opcional disponible.

Destacados

• Ocupa poco espacio: sólo 12,5″ de ancho x 18″ de alto x 8″ de profundidad.
• Fácil acceso: disyuntores montados en el frontal y mando a distancia (opcional)
• Opciones - Se puede cablear para una salida de 120 VCA o 120/240 VCA
• Incluido - Funciona con inversores / cargadores que no sean Magnum (puede requerir la placa ciega opcional para la parte superior del MMP: un MMP-KP)
• Marcas reglamentarias - ETL según UL1741 y CSA C22.2 107-01
• Disyuntores de carga de CC - Se adapta a disyuntores de carga de CC de carril DIN o de montaje posterior.

 Incluye

• Un disyuntor de CC - 175 A
• Un disyuntor de derivación de CA - bipolar de 30 A
• Un disyuntor de entrada de CA - 30A bipolar
• Derivación CC 500A/50mv
• Barras colectoras de CC para positivo y negativo de la batería
• Montaje en carril DIN o posterior para mininterruptores de CC opcionales - puede alojar hasta ocho interruptores
• Campana del inversor

Especificaciones

• Número de modelo: MMP175-30D
• Disyuntor CC: 175 A
• Bypass de CA: 30A Dual
• Número de inversores/cargadores: 1
• Vatios continuos admitidos: 4200 vatios
• Frecuencia de salida: 60 Hz
• Dimensiones: 55,9 cm x 38,1 cm x 33 cm (22" x 15" x 13")
• Garantía: Cinco (5) años

Descargar: Manual del propietario
